 Panne de fer

Voir le sujet précédent Voir le sujet suivant Aller en bas
Aller à la page : 1, 2  Suivant
AuteurMessage
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Panne de fer    Mar 2 Sep - 14:00

Pour ne pas trop stroumpfer    le post "du chat" je continue ici sur les pannes.

j'ai pas tout compris sur l'histoire des pastilles mais je me demande si mon vieux fer fonctionne avec ce type de pannes.

Les pannes que j'utilise depuis quelques temps ont la pointe qui se tord scratch

Voici des photos de la panne.

En tout cas mon fer semble fonctionner correctement



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mar 2 Sep - 15:29

je pense que tu n'as pas les bonnes pannes.... ça m'est arrivé... Embarassed Embarassed j'avais mis une panne que j'avais en stock sans faire attention...

Il te faut certainement une avec une pastille magnastat (comme en a parlé Pet). Cette pastille permet la régulation de température (je pense que c'est un capteur de température et qu'elle permet le retour de l'information température).

Ce qui se passe, c'est que ton fer chauffe en permanence et si c'est comme pour moi, la panne rougit... et finit par se tordre...

http://www.electronique-diffusion.fr/product_info.php?products_id=23351

une lecture qui peut être intéressante..

http://www.usinages.com/electricite-variateurs-convertisseurs-moteurs/station-soudage-wtcp-weller-fer-regule-plus-t51045.html


_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mar 2 Sep - 16:05

Il me semble avoir pris cette panne

http://www.reboul.fr/catalogue/outillage-soudage-pannes/descriptif_1016142.html


Au fait....bonne rentrée
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mar 2 Sep - 17:22

es-tu sur de la compatibilité ?

si ta panne est compatible, c'est certainement un problème de régulation de température...Ton fer chauffe constamment...

_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mar 2 Sep - 19:35

c'est celle là ? c'est quoi la référence ?


_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
francky77

avatar

Messages : 1402
Date d'inscription : 30/11/2011
Localisation : Terrien

MessageSujet: Re: Panne de fer    Mar 2 Sep - 19:46

Over a écrit:
Pour ne pas trop stroumpfer    le post "du chat" je continue ici sur les pannes.

j'ai pas tout compris sur l'histoire des pastilles mais je me demande si mon vieux fer fonctionne avec ce type de pannes.

Les pannes que j'utilise depuis quelques temps ont la pointe qui se tord scratch

Voici des photos de la panne.

En tout cas mon fer semble fonctionner correctement




Quand j'ai vu le titre j'ai pensé que je t'avais causé une crise anémie par manque de fer
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://lameulieredelamarne.lna-sante.com/
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mer 3 Sep - 0:10

Nenesse a écrit:
c'est celle là ? c'est quoi la référence ?

Oui c'est bien cette station : weller ws50

En réalité je ne sais pas s'il faut une panne avec pastille ou sans scratch


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
srtx

avatar

Messages : 4138
Date d'inscription : 07/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 6:55


Salut RV , c'est R1

ta station est une ws 51 , par contre ton fer est un LR 21 donc pas de pastille
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mer 3 Sep - 7:20

srtx a écrit:

Salut RV , c'est R1


lol!

srtx a écrit:


ta station est une ws 51 , par contre ton fer est un LR 21 donc pas de pastille

ma station est une ws 50, c'est écrit dessus study

C'est sûrement assez proche de la ws 51. Je dois prendre des pannes pour fer LR21 c'est ça ?

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
srtx

avatar

Messages : 4138
Date d'inscription : 07/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 7:31

regarde bien le manche du fer ,il doit y avoir marqué la ref dessus ( plastique noir )

http://www.conrad.fr/ce/fr/product/811980/?utm_source=google-search-product&utm_medium=comparateur&utm_campaign=811980&WT.mc_id=comparateur-gsp-811980&LGWCODE=811980;43857;390&gclid=CLucwN-nxMACFWvlwgodjLQAdA

Famille de pannes utilisables : série ET et LT (avec adaptateur : code article : 58 80 78).
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 12:53

http://www.reboul.fr/catalogue/outillage-soudage-pannes/descriptif_1016146.html

par rapport à celle que tu as pris, ça m'a l'air correct comme choix... scratch

ça serait donc un problème de station... tu as le schéma (ou la partie du schéma) à nous fournir sur la commande de la chauffe... c'est une commande par triac ?

_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 13:18

je viens de trouver ça !!

http://www.egmont.com.pl/cooper/instrukcje/OI_WS50_80.pdf

c'est bien un triac qui commande la chauffe...(voir page 55)

_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 13:27

selon ce forum...

http://www.circuitsonline.net/forum/view/11775/1/nieuw+soldeerstation

le triac est un TIC225M

Ik heb het schema helemaal compleet.
Ook de printlayout.
Met alle benamingen en compenenten opstelling.
Dus ook de Triac, is trouwens de Tic225M.


lol! lol! lol!

_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mer 3 Sep - 16:30

@srtx
sur le manche aucune référence, juste weller antistatic. Peut-être que lorsque je l'avais acheté(milieu années 90) il n'existait pas de pannes à pastille.

@nenesse
je viens de mesurer la température sur la panne : environ 310° . Ca te paraît excessif ?
Merci pour les doc....pet et toi  avez certainement le même moteur de recherche


@Over  queen
J'avais peut-être acheté une mauvaise qualité de panne, je vais tenter un autre choix.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
srtx

avatar

Messages : 4138
Date d'inscription : 07/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 17:58

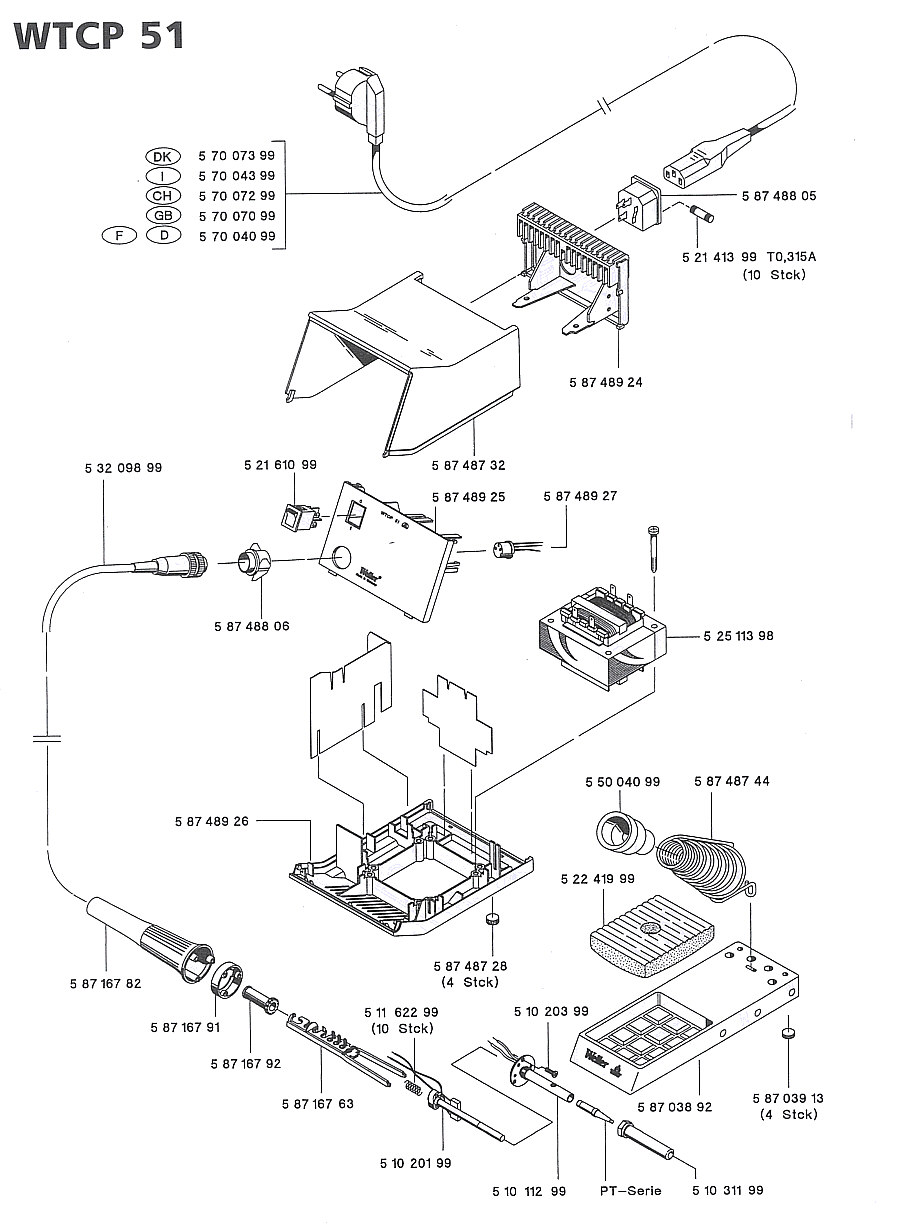

le panne avec pastille , c'est pour la station sans réglage de température

comme l'autre mienne



Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mer 3 Sep - 18:45

Je comprends maintenant l'intérêt de la pastille

Je me demandais pourquoi régler la température avec une panne quand on a un réglage manuel possible.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 19:17

Over a écrit:
@srtx
sur le manche aucune référence, juste weller antistatic. Peut-être que lorsque je l'avais acheté(milieu années 90) il n'existait pas de pannes à pastille.

@nenesse
je viens de mesurer la température sur la panne : environ 310° . Ca te paraît excessif ?


@Over  queen
J'avais peut-être acheté une mauvaise qualité de panne, je vais tenter un autre choix.

310°C ce n'est pas excessif c'est même normal.. Pour les pannes, il faut prendre des pièces détachées Weller.. Je suppose que la qualité est alors identique quel que soit le fournisseur... scratch scratch

_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
francky77

avatar

Messages : 1402
Date d'inscription : 30/11/2011
Localisation : Terrien

MessageSujet: Re: Panne de fer    Mer 3 Sep - 19:52

si je comprend bien le fer a dissous?
Revenir en haut Aller en bas
Voir le profil de l'utilisateur https://lameulieredelamarne.lna-sante.com/
pet

avatar

Messages : 178
Date d'inscription : 25/10/2013

MessageSujet: Re: Panne de fer    Mer 3 Sep - 20:02

Les fer à pastille sont compatible avec tout les types de station.
La pastille c'est un aimant qui perd ses qualité magnétique à une certaine température:
le chiffre à l'arriere indique une temperature
7 ==> 370
8 ==> 410

est tu sur de ne pas regler la temperature de ton fer trop chaud,
moi je règle  370 pour souder et 410 pour dessouder (comme avec les pastilles)

Il m'est arrivé de recuperer des pannes avec des pastilles et je virais la pastille pour les mettre sur mon fer à sonde de temperature...
J'en ai meme bricolé qui venais d'autre type de fer... (c'est cher les pannes weller)

Ta led clignotte t'elle au bout d'un moment ou reste t'elle toujours allumé? elle indique quand le triac conduit!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mer 3 Sep - 21:42

Mon fer est régler aux environ de 310°

Pour la led elle clignote quand le fer est à température
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4188
Date d'inscription : 06/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 21:51

c'est bon !!!

LED allumée en continu : montée en température
LED clignotante : température atteinte et régulation

_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mer 3 Sep - 21:56

Nenesse a écrit:
c'est bon !!!

LED allumée en continu : montée en température
LED clignotante : température atteinte et régulation

Je verrai, quand je changerai, si la nouvelle panne se tord ou reste droite comme la justice.
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
srtx

avatar

Messages : 4138
Date d'inscription : 07/07/2010

MessageSujet: Re: Panne de fer    Mer 3 Sep - 22:02

si c'est juste une histoire de panne , une petite" pilule bleu" pourrait peut être , t'aider à redresser la chose
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
mitsu 24

avatar

Messages : 2516
Date d'inscription : 07/07/2010
Age : 42
Localisation : dordogne

MessageSujet: Re: Panne de fer    Mer 3 Sep - 22:03

Droite comme la justice ben tu risque être déçu lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://www.collectionneursdeflippers.com/mitsu 24
Cap'tain Bredy

avatar

Messages : 961
Date d'inscription : 07/07/2010
Localisation : Pays des celtes

MessageSujet: Re: Panne de fer    Mer 3 Sep - 22:13

mitsu 24 a écrit:
Droite comme la justice ben tu risque être déçu lol!

On dirait que tu doutes de nos hommes politiques. pourtant on voit bien qu'ils se donnent du mal pour notre bonheur.

La sincérité de leurs discours ne te touche pas en plein coeur ? lol!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Contenu sponsorisé




MessageSujet: Re: Panne de fer

Revenir en haut Aller en bas

Panne de fer
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 2Aller à la page : 1, 2  Suivant
 Sujets similaires
-
» Panne de tuner ou problème avec le réseau (réseau Morges)
» panne px 125 1980
» béta 525 en panne
» Panne Cablecom affichage programme
» [besoin d'aide]Panne de Twingo

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Charlie'Bar :: Votre 1ère catégorie :: Questions techniques-
Sauter vers:
