 Réducteur pour moteur de came jukebox Jupiter

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
Nenesse
Admin
avatar

Messages : 4200
Date d'inscription : 06/07/2010

MessageSujet: Réducteur pour moteur de came jukebox Jupiter   Sam 12 Oct - 16:55






_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan


Dernière édition par Nenesse le Dim 13 Oct - 11:14, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
srtx

avatar

Messages : 4161
Date d'inscription : 07/07/2010

MessageSujet: Re: Réducteur pour moteur de came jukebox Jupiter   Sam 12 Oct - 17:04

regardes bien si tu as cette marque sur toutes les dents , ça pourrait expliquer le blocage


Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4200
Date d'inscription : 06/07/2010

MessageSujet: Re: Réducteur pour moteur de came jukebox Jupiter   Sam 12 Oct - 17:21

Je l'ai re-rempli de graisse... Un morceau du passe-fil en plastique dur était tombé dedans, mais je doute que ce soit ça.. et pour démonter l'ensemble, je me demande comment faire..... l'axe de sortie tourne quand on fait tourner le pignon du bas et ça ne force pas...


_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
srtx

avatar

Messages : 4161
Date d'inscription : 07/07/2010

MessageSujet: Re: Réducteur pour moteur de came jukebox Jupiter   Sam 12 Oct - 19:15

voici le démontage :

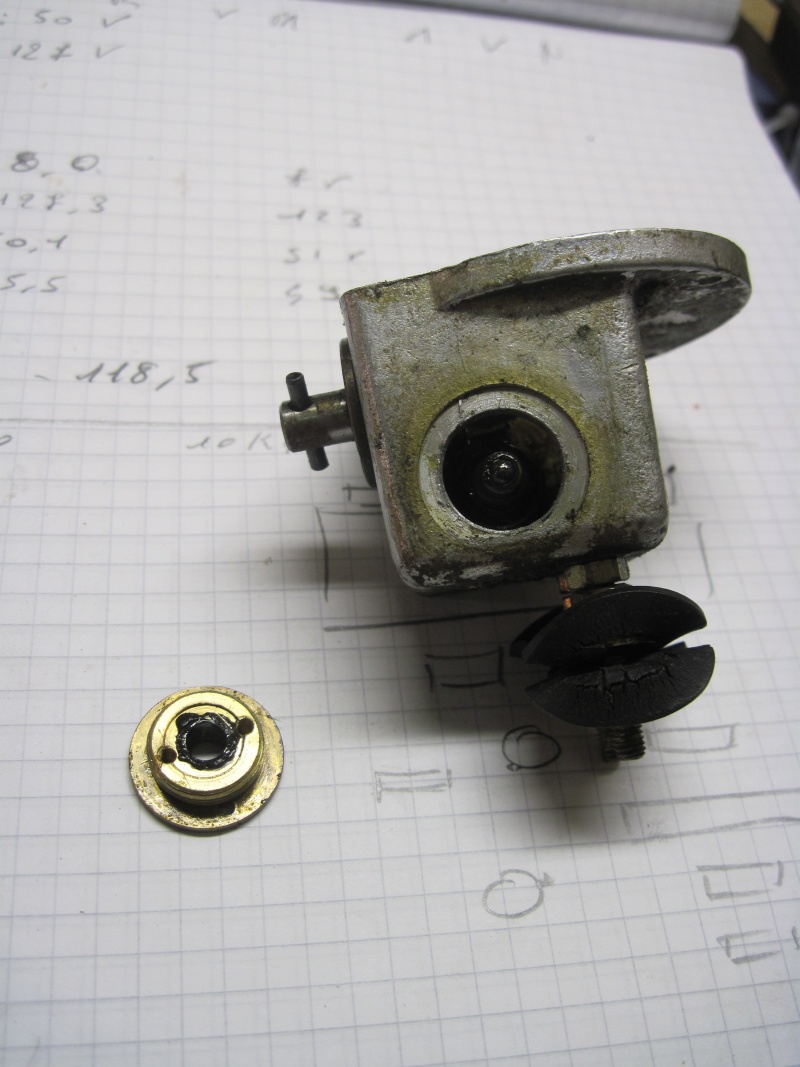

déjà , tu enlèves tes deux vis du petit cache , et ensuite avec une pince à clips ou une pince à bec fin (comme ici) tu desserres le "palier " , je pensais qu'il était monté sur excentrique pour avoir un réglage , mais , il n'en est rien scratch

au moins , en enlevant ça , tu pourras voir pourquoi ta vis ne prends pas !!!

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4200
Date d'inscription : 06/07/2010

MessageSujet: Re: Réducteur pour moteur de came jukebox Jupiter   Sam 12 Oct - 23:05

tu as démonté le tien pour voir ? en tout cas merci !!!

Le petit cache d'après le collègue de mécanique ferait ressort....

_________________
L'homme sage est celui qui connaît ses limites. Harry Callahan
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://rigoloflip.creerforumsgratuits.fr
srtx

avatar

Messages : 4161
Date d'inscription : 07/07/2010

MessageSujet: Re: Réducteur pour moteur de came jukebox Jupiter   Dim 13 Oct - 9:05

tu peux le mettre en pièces détachées si tu veux .

le plus difficile étant de chasser la goupille méca-indus tu comprends la simplicité de la suite cheers

attention de ne pas perdre la petite rrondelle qui va avec le palier en laiton  sur la gauche de la photo


petite précision ; la vis couronne s'enlève pas l’extérieur ( donc peut se mettre avec moteur couplé )
par contre , la couronne seule sort par l'intérieur du réducteur ( d'où l'obligation d'enlever la goupille )

Revenir en haut Aller en bas
Voir le profil de l'utilisateur
srtx

avatar

Messages : 4161
Date d'inscription : 07/07/2010

MessageSujet: Re: Réducteur pour moteur de came jukebox Jupiter   Dim 13 Oct - 9:38

si tu fais comme moi Very Happy


tu remontes ensuite le carter vide sur le moteur
tu positionnes ton arbre "vis couronne " et tu verras de suite si ta vis moteur croche dedans .

et si tu as un doute , tu mets le courant dessus et tu regardes par les extrémités , tu dois voir le bout d'arbre tourner ( surtout si tu as fait une petite marque au feutre dessus )
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
Nenesse
Admin
avatar

Messages : 4200
Date d'inscription : 06/07/2010

MessageSujet: Re: Réducteur pour moteur de came jukebox Jupiter   Sam 19 Oct - 15:15

J'avais un jeu latéral et je pense que ça bloquait le moteur lorsque celui-ci tournait dans un sens...Je pense savoir d'où vient ce jeu latéral... en démontant plus attentivement le réducteur reçu de chez Antikjeu, je me suis aperçu qu'il y a une petite bille au bout de l'axe.. bille que je n'ai pas sur l'axe de mon réducteur...je l'ai peut-être perdu en démontant...scratch scratch





A suivre...
